Drevo naložené v ohnisku nezhasne len preto, že vypadla sieť. AVANSA® UPS v tej chvíli sama prevezme napájanie obehového čerpadla z batérie, dodá mu napätie s čistým sínusovým priebehom a voda z kotla tak naďalej odnáša teplo do radiátorov či akumulačnej nádrže.
updateAktualizované: verifiedOdborne skontrolovali technici ATRIA SK s.r.o.
Pri plynovom alebo elektrickom kotle znamená výpadok siete jednoducho koniec kúrenia: elektronika stratí napájanie a horák či vykurovacie teleso prestane hriať. Kotol na tuhé palivo takýto vypínač nemá. Polená, uhlie alebo brikety v ohnisku horia, kým nedohoria, a teplo, ktoré pri tom vzniká, musí niekam odchádzať.
Túto úlohu má v sústave s nútenou cirkuláciou obehové čerpadlo. Kým beží, odoberá z kotla ohriatu vodu a posiela ju do radiátorov, podlahových slučiek alebo do akumulačnej nádrže. Bez elektriny sa jeho rotor zastaví a voda v kotlovom telese ostane stáť – zatiaľ čo plameň ju zospodu ohrieva ďalej.
Tempo tohto vývoja nie je pre všetky kotly rovnaké – ovplyvňuje ho dávka paliva, výkon a stavba kotla aj objem vody v rozvodoch. Princíp však platí všade: kým palivo nedohorí, potrebuje teplo cestu von z kotla.
Distribučná sieť býva najzraniteľnejšia v mesiacoch, keď sa najviac kúri – námraza a ťažký sneh na vodičoch, vietor lámajúci konáre, poruchy aj plánované odstávky. Nepríjemné je to najmä vtedy, keď ste kotol práve naplno doložili: niekoľko minút bez prúdu stačí na to, aby sa voda v kotle prehriala, a vy sa o tom ani nemusíte dozvedieť včas.
Skratka UPS (uninterruptible power supply) označuje prístroj, ktorý stojí medzi zásuvkou a spotrebičom. Pri bežnom stave siete prepúšťa do čerpadla sieťové napätie upravené regulátorom AVR a popri tom drží batériu nabitú. Len čo napätie zmizne alebo sa dostane mimo prípustných hraníc, preberie napájanie batéria – bez toho, aby ste museli čokoľvek stlačiť, či ste doma, v práci alebo v posteli. Zmenu režimu prístroj ukáže na displeji a dá o nej vedieť pípaním.
Z batérie vytvára striedavé napätie s čistým sínusovým priebehom, teda rovnakým, aký dodáva rozvodná sieť. Čerpadlo preto beží tak ako vždy, voda z kotla prúdi do vykurovacích telies a byt sa ďalej zohrieva – kratší výpadok tak domácnosť často vôbec nespozoruje. Keď sa sieť vráti, UPS sa na ňu sama prepne a batériu dobije.

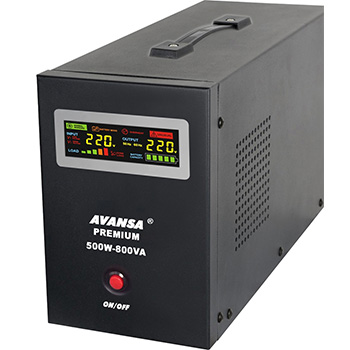

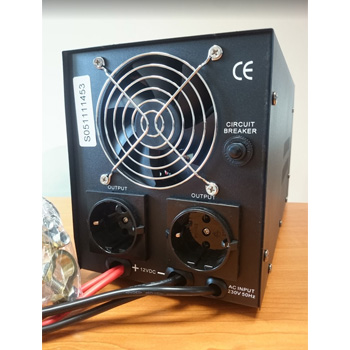

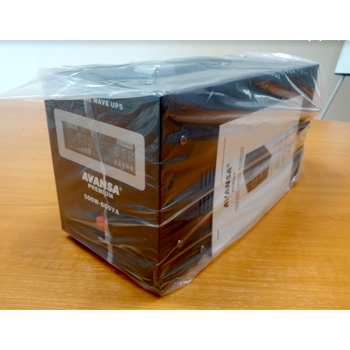

Skrinku, výstup s čistým sínusom aj regulátor AVR majú všetky štyri prístroje spoločné. Odlišujú sa činným výkonom, napätím akumulátora a najväčšou kapacitou, ktorú ich nabíjačka zvládne. Akumulátor v krabici nenájdete – jeho veľkosť sa odvíja od toho, ako dlhý výpadok má UPS preklenúť (pomôže výpočet zálohy).

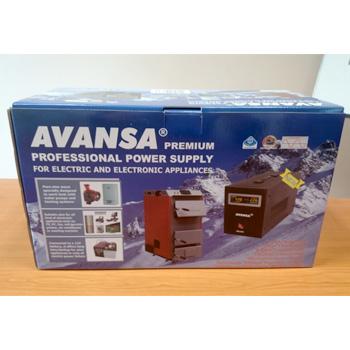

Kto nechce riešiť výber akumulátora, siahne po sade. Prístroj aj olovená batéria sú dimenzované na typickú kotolňu, kde pri výpadku stačí udržať jedno obehové čerpadlo a reguláciu kotla. Uvedené časy pri 70 W sme spočítali tým istým postupom, aký používa kalkulačka, teda s pripočítanými 20 W na vlastný odber prístroja.
Technické údaje a návod výrobcu platia pre celý rad bez rozdielu – menší model nemá nič ošetrené horšie, líši sa len výkonom a batériou.
Keď beží z batérie, UPS tvaruje napätie do hladkej vlny, akú poznáte zo siete. Motor čerpadla ani elektronika kotla tak nedostávajú stupňovitý priebeh, ktorý by ich zaťažoval.
Modely 500, 700 a 1050 W majú podľa výrobcu spínací čas pod 4 ms – čerpadlo sa pri zmene zdroja napájania ani nespomalí.
Ak napätie v sieti kolíše, automatický regulátor ho vyrovná. Na výstupe sa drží medzi 207 a 241 V.
Zo siete prístroj prijme 150 až 270 V pri 45 až 65 Hz. Keď sa sieť dostane mimo tieto hranice, správa sa rovnako ako pri výpadku – prejde na batériu.
Vybitý akumulátor dobíja zo začiatku prúdom približne 10 A, takže je skôr pripravený na ďalší výpadok. Plne nabitý ho potom už len udržiava.
Na displeji aj zvukom ohlási, že ide z batérie. Iným signálom upozorní, keď sa akumulátor vybíja alebo keď je na výstupe priveľká záťaž.
Pri preťažení (110 % a 130 % na 30 s) a pri skrate odpojí výstup. Akumulátor stráži pred hlbokým vybitím – pri 10,8 V výstup vypne.
ON/OFF podržíte asi 4 sekundy – tak prístroj zapnete aj vypnete. Hneď po štarte si preverí sieťové napätie aj stav batérie.
Rozmer 18,5 × 14,5 × 34 cm (V × Š × H) je pri všetkých modeloch rovnaký, odber v pohotovosti 22 W. Vojde sa aj do stiesnenej kotolne.
Hodnoty podľa výrobcu. Rozhodujúci je stĺpec so záťažou čerpadlami – je v ňom započítané, že motor si pri štarte vezme viac než pri behu. Údaje, ktoré majú všetky modely rovnaké, nájdete pod tabuľkou.

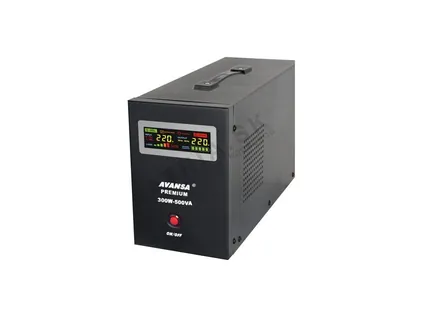

| Model | Záťaž čerpadlami (odporúčaná) | Činný výkon | Zdanlivý výkon | Akumulátor | Najväčšia kapacita | Prechod na batériu | Hotová sada |
|---|---|---|---|---|---|---|---|
| AVANSA 300 W | cca 150 W * | 300 W | 500 VA | 12 V | 90 Ah | neuvádza sa ** | s 45 Ah |
| AVANSA 500 W | cca 250 W | 500 W | 800 VA | 12 V | 120 Ah | < 4 ms | s 46 Ah |
| AVANSA 700 W | cca 350 W | 700 W | 1000 VA | 12 V | 150 Ah | < 4 ms | s 55 Ah |
| AVANSA 1050 W | cca 500 W | 1050 W | 1500 VA | 24 V (2 × 12 V v sérii) | 2 × 120 Ah | < 4 ms | s dvoma batériami |
* Výrobca pri 300 W odporúčanú záťaž neuvádza – 150 W je polovica menovitého výkonu podľa jeho všeobecného pravidla pre čerpadlá a motory. ** Spínací čas modelu 300 W v technických údajoch chýba. Spoločné pre celý rad: sieť 150 – 270 V a 45 – 65 Hz na vstupe, výstup 207 – 241 V pri 50 – 60 Hz, ochrana pred preťažením 110 % / 130 % (30 s), odber naprázdno 22 W, skrinka 18,5 × 14,5 × 34 cm.
Výkon v názve modelu je len začiatok. Ak si postupne ujasníte tri veci, model aj akumulátor z toho vyplynú.
Bezpodmienečne sem patrí čerpadlo, ktoré odnáša teplo z kotla. Ak ho zapína prípojný termostat alebo regulácia kotla, zapojte na UPS aj ju – inak čerpadlo pri výpadku nedostane povel na štart. Ostatné čerpadlá (okruh akumulačnej nádrže, podlahová vetva) pridajte len vtedy, keď bez nich teplo z kotla neodíde, pretože každé uberá z času zálohy.
Čerpadlo je induktívna záťaž a v okamihu rozbehu si dokáže vziať až dvojnásobok štítkového príkonu. Výrobca preto radí neprekročiť pri takýchto spotrebičoch polovicu výkonu prístroja. Inými slovami: sčítate príkony, zdvojnásobíte ich a hľadáte model, ktorého odporúčaná záťaž to pokryje.
Model rozhoduje o tom, aký odber prístroj zvládne; batéria o tom, ako dlho. Pri odbere 70 W utiahne najmenšia sada so 45 Ah čerpadlo orientačne 3 h 50 min, sada s akumulátorom 55 Ah až 4 h 42 min. Ak u vás vypadáva prúd často alebo na dlho, zvoľte väčší akumulátor – no nie väčší, než aký nabíjačka daného modelu zvládne. Konkrétny výpočet pre vašu zostavu ponúka kalkulačka doby zálohy.
Vezmime rodinný dom s kotlom na drevo, jedným obehovým čerpadlom AVANSA 25/6/180 a reguláciou kotla, ktorá toto čerpadlo spína. Regulácii pre potreby príkladu priradíme 25 W – vo vašej kotolni treba skutočnú hodnotu prečítať zo štítku. Celý postup má štyri kroky a dá sa zopakovať s ľubovoľnými číslami.
Čerpadlo na treťom stupni odoberá 93 W, spolu s reguláciou je to 118 W. Kvôli rozbehu motora počítame s dvojnásobkom, teda 236 W. Takú záťaž pokryje AVANSA 500 W s odporúčaným súčtom približne 250 W. Model 300 W, pri ktorom vychádza odporúčaná záťaž okolo 150 W, by už nestačil.
Sada 500 W s akumulátorom 46 Ah pracuje s napätím 12 V. Hrubá energia je 46 Ah × 12 V = 552 Wh. Z nej berieme do úvahy len 80 %, lebo olovenú batériu nevybíjame až do dna, a ďalších 80 % za straty pri premene na striedavé napätie: 552 × 0,8 × 0,8 ≈ 353 Wh.
K 118 W spotrebičov pridáme vlastný odber prístroja, ktorý kalkulačka uvažuje sumou 20 W. Počas výpadku teda z batérie odchádza 138 W.
353 Wh ÷ 138 W ≈ 2,56 h, čiže zhruba 2 h 34 min chodu čerpadla. Ako sa to zmení, keď pohneme jednotlivými veličinami:
Porovnajte čas s tým, ako dlho trvá, kým plná dávka paliva vo vašom kotle dohorí. Keď je záloha kratšia, máte tri možnosti: odpojiť zo záložného napájania všetko, čo pri výpadku nie je nutné; zvoliť väčší akumulátor v rámci limitu nabíjačky; alebo prejsť na vyšší model, ktorý nabije väčšiu batériu. Rovnaký prepočet s vlastnými hodnotami urobíte v kalkulačke.
Výdrž je orientačný výpočet rovnakým postupom ako v kalkulačke (prístroj si berie 20 W navyše). V skutočnosti ju skracuje vek a nízka teplota akumulátora.

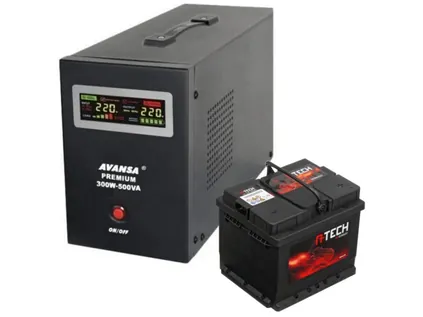

| Sada (kód v e-shope) | Akumulátor v balení | Energia akumulátora | Výdrž pri 70 W | Výdrž pri 150 W | Neskôr možno vymeniť až za | Prístroj VA / W |
|---|---|---|---|---|---|---|
| PR_117507 – 300 W | olovený 12 V, 45 Ah | 540 Wh | 3 h 50 min | 2 h 02 min | 90 Ah | 500 VA / 300 W |
| AVANSA SET – 500 W | Akuma VORTEK 12 V 46 Ah 450 A | 552 Wh | 3 h 56 min | 2 h 05 min | 120 Ah | 800 VA / 500 W |
| AVANSA SET I. – 700 W | Akuma VORTEK 12 V 55 Ah 480 A | 660 Wh | 4 h 42 min | 2 h 29 min | 150 Ah | 1000 VA / 700 W |

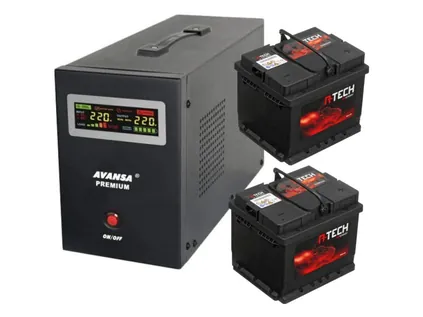

| PR_117509 – 1050 W | dva 12 V v sérii (24 V) | podľa batérií v sade | podľa batérií v sade | podľa batérií v sade | 2 × 120 Ah | 1500 VA / 1050 W |
Kapacitu batérií v sade 1050 W uvádza produktová karta v e-shope. Odporúčaný súčet čerpadiel a motorov: pri 1050 W približne 500 W, pri 700 W približne 350 W, pri 500 W približne 250 W a pri 300 W okolo 150 W (odvodené z pravidla polovičného zaťaženia, výrobca toto číslo neuvádza).
Na krabiciach záložných zdrojov dominuje číslo vo wattoch alebo voltampéroch. Pre prístroj, ktorý stráži kotol pred prehriatím, sú však rovnako dôležité údaje drobnejším písmom.
VA vyjadruje zdanlivý výkon a vychádza vždy vyššie než použiteľný činný výkon – AVANSA 500 W uvádza 800 VA. Porovnávajte preto watty a nezabudnite na rozbeh motora: čerpadlá a motory má prístroj podľa výrobcu niesť nanajvýš do polovice výkonu. Pri záťaži nad 110 % menovitej hodnoty prerušovane pípa a následne výstup odpojí.
Hľadajte výslovne čistú sínusoidu. Prístroje so schodovitým (modifikovaným) výstupom sú lacnejšie, lenže motoru čerpadla nerobia dobre. Viac v časti o tvare napätia.
Pre kotol sa používa externý olovený akumulátor a nabíjačka musí jeho typu aj veľkosti zodpovedať. AVANSA nabíja zo začiatku prúdom okolo 10 A. Horná hranica kapacity rastie s modelom: najmenší zvládne 90 Ah, päťstowattový 120 Ah, sedemstowattový 150 Ah; najväčší pracuje s dvojicou batérií, z ktorých žiadna nesmie presiahnuť 120 Ah. Gélové akumulátory výrobca neodporúča – podrobnosti v časti o výbere batérie.
Spínací čas pod 4 ms deklaruje výrobca pre tri väčšie modely. Vstupné napätie môže kolísať od 150 do 270 V, výstup drží AVR v pásme 207 – 241 V.
Bez ochrany proti hlbokému vybitiu by každý dlhší výpadok batériu poškodil. AVANSA odpojí výstup pri poklese na 10,8 V; okrem toho chráni pred preťažením a skratom a každý stav ohlási displejom a pípaním.
Prístroj sám spotrebuje v pohotovosti 22 W. Pri behu z batérie táto energia chýba čerpadlu, preto ju započítava aj kalkulačka.
Na prvom mieste je vždy čerpadlo kotla. Podľa výrobcu však prístroj podrží aj iné zariadenia citlivé na kvalitu napájania, pokiaľ ich súčet ostane v odporúčanej záťaži. Každý ďalší spotrebič ale berie čas čerpadlu.
Kotlový okruh, nabíjanie nádrže či zásobníka, podlahová vetva. Pri výpadku má prednosť to, ktoré odvádza teplo priamo z kotla.
Elektronika, ktorá rozhoduje o chode čerpadiel. Ak čerpadlo spína ona, bez napájania z UPS by sa nerozbehlo.
Prípojný či priestorový termostat a pohon zmiešavacieho ventilu odoberajú málo, no bez nich sa sústava môže pri výpadku správať inak než zvyčajne.
Stolné PC s monitorom alebo tlačiareň – prístroj vám dá čas uložiť prácu a vypnúť ich riadne.
Pár úsporných svietidiel, aby ste kotol nemuseli pri výpadku kontrolovať potme.
Internet, kamera či alarm s malým odberom – ak sa súčet všetkých zariadení zmestí do limitu prístroja.
Menšia technika, ktorej neprospieva kolísanie napätia a ktorá nemá pri výpadku zhasnúť naraz.
Ohrievače, elektrický kotol, vykurovacie telesá, rýchlovarné kanvice či kompresory – ich odber je mnohonásobne nad možnosťami UPS a tá by sa pre preťaženie odpojila.
Trojstupňové čerpadlá AVANSA s asynchrónnym motorom berú najviac 93 W, preto ich bezpečne podrží model 500 W a na nižších stupňoch aj 300 W. Odporúčanie na karte počíta len so samotným čerpadlom a pravidlom polovičného zaťaženia – ak pribudne elektronika kotla, pripočítajte ju. Výdrž je spočítaná pre akumulátor 55 Ah a 20 W vlastného odberu prístroja. Podrobnosti o čerpadlách nájdete na avansa.sk a obehove-cerpadla.sk.
V zásuvke je striedavé napätie, ktoré plynule kmitá v tvare sínusovej vlny. S takýmto priebehom počítajú vinutia motorov obehových čerpadiel aj napájacie obvody v elektronike kotla. Mnohé lacné UPS a meniče však z batérie vyrábajú iba modifikovanú sínusoidu – napätie skáče po stupňoch a skutočnú vlnu len približne kopíruje.
Trojrýchlostné čerpadlá AVANSA, rovnako ako väčšina klasických obehových čerpadiel, majú asynchrónny motor. Stupňovité napätie v ňom môže vyvolať výraznejší hukot, vyššiu teplotu vinutia a ťažší štart. Počas niekoľkominútového výpadku sa to nemusí prejaviť; keď však čerpadlo ide z batérie celé hodiny, rozdiel je podstatný. Na nekvalitné napätie môžu zle reagovať aj snímače teploty, displej regulátora či riadiaca doska kotla.
AVANSA z batérie dodáva čistý sínus zhodný s napätím rozvodnej siete, takže čerpadlo aj elektronika dostávajú počas výpadku presne to, na čo boli navrhnuté. Výstup sa drží medzi 207 a 241 V pri 50 – 60 Hz a výkyvy siete vyrovnáva regulátor AVR.
Tvar výstupného napätia je preto pri porovnávaní záložných zdrojov rovnako dôležitý ako počet wattov. Pri prístroji, ktorý má chrániť kotol, by sínusový výstup nemal byť príplatkovou výbavou, ale základom.
Kotol sa dá pri výpadku istiť viacerými spôsobmi. Nevylučujú sa – najlepšie fungujú v kombinácii.
| AVANSA UPS | Elektrocentrála | Dochladzovacia slučka (termostatický ventil) | |
|---|---|---|---|
| Úloha | prvá ochrana pri akomkoľvek výpadku | niekoľkodňové výpadky | posledná poistka, keď všetko ostatné zlyhá |
| Ako sa spustí | sama, modely 500 – 1050 W do 4 ms | ručne, pokiaľ nemá automatický štart | sama, keď kotol prekročí nastavenú teplotu |
| Čo udrží v chode | čerpadlo a elektroniku – teplo ide do domu, ktorý sa ďalej vykuruje | čerpadlo aj väčšie spotrebiče, kým je palivo | nič – kotol ochladzuje vodou z vodovodu, ktorá odteká do odpadu |
| Kde stojí | v kotolni, bez hluku | výhradne vonku, nikdy v uzavretej miestnosti | na kotle podľa pokynov jeho výrobcu |
| Slabiny | výdrž obmedzuje kapacita batérie | hlučnosť, výfukové plyny, palivo, údržba | bez tlaku vody (napr. domáca vodáreň bez prúdu) nemusí fungovať; teplo končí v kanalizácii |
Ktoré bezpečnostné prvky kotol potrebuje (poistný ventil, dochladzovacie zariadenie a iné), stanovuje výrobca kotla a projekt sústavy. UPS ich dopĺňa, nie nahrádza.
Rozhoduje hlavne počet čerpadiel a ďalších prvkov, ktoré musia počas výpadku pracovať. Nižšie sú najčastejšie situácie. Príkony čerpadiel sú z technických údajov AVANSA; elektroniku kotla si vždy overte na štítku.
Klasika: kotol na tuhé palivo, čerpadlo a prípojný termostat, ktorý ho zapína podľa teploty vody. S čerpadlom AVANSA 25/4/180 (max. 71 W) vystačí model 300 W. Pri silnejšom 25/6/180 či 32/6/180 (max. 93 W) a s elektronikou kotla siahnite po 500 W – sada so 46 Ah drží odber 70 W približne 3 h 56 min.
Tu bývajú čerpadlá zvyčajne dve: jedno plní nádrž teplom z kotla, ďalšie zásobuje vykurovanie. Pri výpadku je nevyhnutné to prvé, lebo nádrž dokáže teplo z kotla pohltiť a dom ho spotrebuje neskôr. Dvojicu trojstupňových čerpadiel (93 W + 71 W) pokryje 700 W, ktorý zároveň nabije akumulátor až do 150 Ah.
Okrem čerpadla má takýto kotol riadiacu jednotku, ventilátor a podávač. Ventilátor pridáva do ohňa vzduch a prístroj zaťažuje, kým čerpadlo teplo odnáša – čo má počas výpadku bežať, preto určí kúrenár alebo servis kotla, príkony vyčítate zo štítkov. Ak súčet narastie, je tu 1050 W s 24 V batériou.
Vlastné čerpadlo podlahy a servopohon zmiešavacieho ventilu pripojte na UPS len vtedy, ak sú nevyhnutné na odvod tepla z kotla. Ak nie, nechajte ich na sieti – kotlové čerpadlo pobeží dlhšie. O voľbe zdroja tepla pre podlahu píšeme na podlahove-vykurovanie.eu.
Kotlový okruh, nádrž a dve vykurovacie vetvy už modely 300 – 700 W neutiahnu. Najväčší AVANSA 1050 W zvládne približne 500 W v súčte; ak napríklad jedno čerpadlo berie 93 W a ďalšie dve po 71 W, je to 235 W a po zdvojnásobení na rozbeh 470 W. Napája sa z dvoch 12 V batérií v sérii.
Plynový či elektrický kotol pri výpadku sám zhasne, prehriatie mu nehrozí. UPS tu môže poslúžiť na to, aby sa kúrilo aj bez siete – či to konkrétny kotol dovoľuje, overte vopred u servisného technika a súčet príkonov porovnajte s odporúčanou záťažou.
Zadáte kapacitu a odber, dostanete hodiny. K tomu tabuľky pre akumulátory od 45 do 150 Ah a rady k starostlivosti o ne.
